Опис проекту
Проект компанії SHORETELI був виконаний для побудови резервного охолодження електростанції. В рамках проекту була проведена модернізація системи охолодження силових трансформаторів (автотрансформаторів).

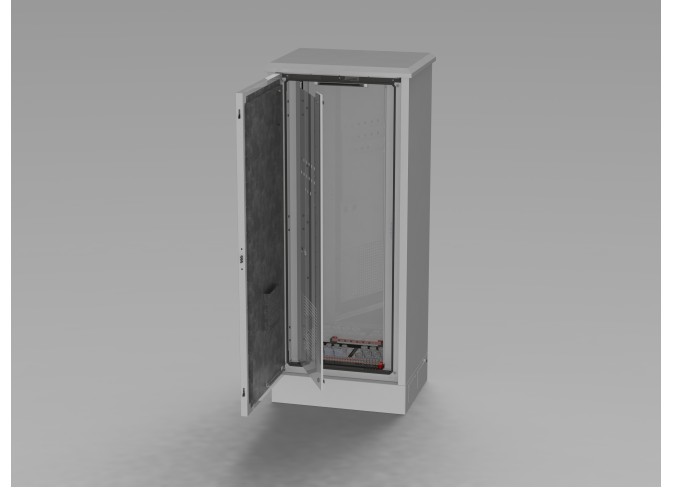

Для вирішення поставлених завдань було запропоновано лінійку шаф власної розробки серії ШАОТ в Outdoor виконанні.
Вони призначені для розміщення обладнання для управління. Шафи забезпечують автономне функціонування обладнання, його захист від впливу навколишнього середовища в будь-який час року і підтримку заданого режиму роботи при різноманітних вуличних умовах (з підвищеним рівнем атмосферних опадів і вологості, низьким/високим температурним режимом від -25 до +40⁰С).
Схожі проекти
Шафи автоматичного управління системами охолодження автотрансформаторів серії ШАОТ мають ряд переваг:
• Тип конструкції - підлоговий;
• Шафи встановлюються на цоколь, в самому цоколі розташовані отвори, за допомогою яких здійснюється кріплення до бетонної підстави, стін;
• Конструктивні елементи шаф виготовлені з високоміцної листової сталі;
• Шафи мають двоє дверцят (зовнішні і внутрішні дверцята). На внутрішніх дверцятах розміщені режимні ключі / кнопки, сигнальні лампи, показники стану і ін. Антивандальная конструкція дверей запобігає легкому доступу до замків і петель, і, як наслідок, розкрадання обладнання;
• Наявність світильника, який вимикається при закритті дверей. Також на внутрішніх дверцях розміщені 2 розетки для зручності обслуговування шафи;
• Шафи обладнані тепловентиляторами Теко ABS 400 Вт 220В. Нагрівач обладнаний пристроєм захисту від перегріву;
• Для вхідних в шафу кабелів передбачені муфти з ущільнювачами різного діаметру;
• Шафи мають приєднувальний затиск до контуру заземлення;
• Зносостійкість лакофарбового покриття - не менше 15 років;
• Схема управління передбачає 2 режими роботи: ручний і автоматичний. Напруга живлення ланцюга управління - 220В 50Гц. Напруги живлення ланцюга сигналізації - 220В постійного струму. Напруга живлення силового ланцюга - 380В 50 Гц;
• Апаратура управління і світлової сигналізації розміщена на внутрішніх дверцях шафи;
• Схема управління зібрана з стандартизованого обладнання, що підвищує надійність її роботи і простоту обслуговування, будь-який її елемент, що вийшов з ладу, можливо замінити аналогічним, не змінюючи схему.
• Схема управління передбачає передачу сигналів індикації станів на пульт управління:
- включення насосів робочих груп;
- аварійне вимкнення насоса будь-якої робочої групи;
- вмикання насоса резервної групи;
- аварійне вимкнення насоса резервної групи;
- перемикання живлення системи охолодження з основного на резервне;
