Переваги

  • Сталевий каркас
  • Ступінь захисту IP66
  • Номінальний струм 600 А
Шафи електромонтажні серії AWD використовуються для надійного і безпечного монтажу електротехнічної та комутаційної апаратури. Навантаження на конструкцію шафи може досягати 100 кг.


Опис
Характеристики
Комплектація
Документація
Шафа електромонтажна серії Standel настінного виконання підходить для розміщення електротехнічної та комутаційної апаратури. Шафа має зварену конструкцію і металевий корпус (сталь листова), товщина якого сягає 1,2 - 1,5 мм. Кількість замків і петель варіюється від розміру вироби: якщо висота до 700 мм - комплектується 1-м замком і 2-ма петлями, якщо в межах 800-1200 мм - комплектується 2-ма замками та 3-ма петлями. Кабельні вводи розташовуються на дні виробу і виконані як панель-заглушки (комплектуються ущільнювачами). В конструкції шафи спеціально передбачені відгини, де двері прилягають до корпусу, що перешкоджає проникненню пилу і вологи до самої шафи. Шафа електромонтажна має клас захисту IP66. Шафа покрита антикорозійною порошково-полімерною фарбою і має ніжно-сірий колір (RAL7035).
Шафи Standel мають ряд нижче наведених особливостей і переваг:
1. Підвищена антикорозійна стійкість.
2. Високоякісне зовнішнє покриття.
3. Малогабаритна конструкція.
4. Висока технологічність і простота збирання.
5. Зручність монтажу.
6. Високий рівень електробезпеки.
7. Сертифікат відповідності.
8. Установка під відкритим небом.

Висота: 300, 400, 500, 600, 700, 800, 1000, 1200 мм
Ширина: 200, 300, 400, 500, 600, 800, 1000 мм
Глибина: 150, 200, 250, 300 мм
Маса: От 3,5 до 59 кг
Тип виконання: Навісне
Конструктив: Суцільнозварний
Висота монтажної панелі: 254, 354, 454, 554, 654, 754, 954, 1154 мм
Ширина монтажної панелі: 154, 254, 354, 454, 554, 754, 954 мм
Матеріал: Листова сталь 1,2-1,5 мм
Максимальне розподілене статичне навантаження: До 100 кг
Номінальна напруга: 0,4 кВ
Рід струму: Постійний і змінний
Номінальний струм: 600 А
Ступінь захисту оболонок: IP66
Вид кліматичного виконання: УХЛ 1.1
Покриття: Порошково-полімерне
Колір: RAL 7035 (світло-сірий)

Стандартна комплектація:
Шафф-  1 шт.
Комплект заземлення - 1 шт.
Двері з замком - 1 шт.
Монтажна панель - 1 шт.
Ключі - 1 шт.
Настінне кріплення - 4 шт.
Паспорт - 1 шт.
Заглушка отвору петлі -  2 или 3 шт.

ТЕСО_Каталог Электромонтажные шкафы
ТЕСО_Каталог Электромонтажные шкафы pdf Завантажити
pdf (12.97 MB)

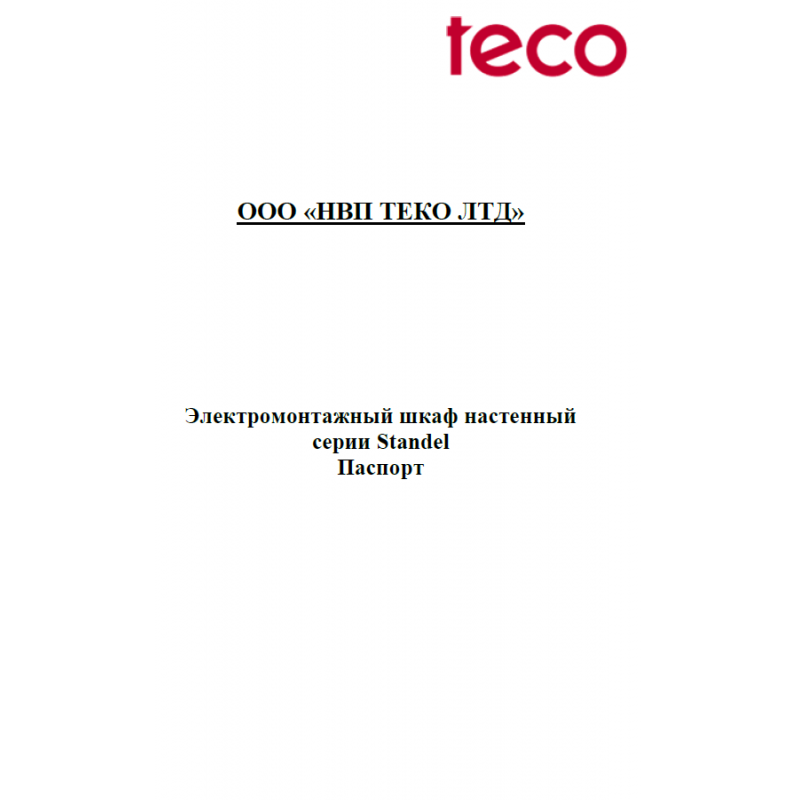

ТЕСО_Паспорт Электромонтажные шкафы настенные серии Standel
